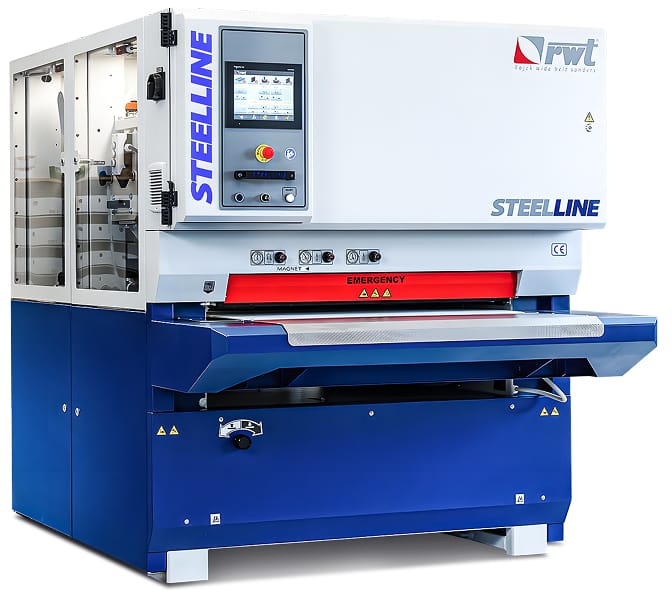

BSM 1100
Stroje STEELLINE BSM jsou průmyslová řešení pro odjehlování, broušení a finální úpravu kovových dílců po řezání nebo lisování. Jsou navrženy tak, aby nahradily náročnou a nebezpečnou ruční práci a výrazně zvyšovaly efektivitu i kvalitu výroby.
Základní parametry stroje
- Pracovní šíře 1100 mm
- Počet jednotek 1 - 4
- Průměr pogumovaného válce 180 (240) mm
- Počet disků v jednotce 10
Pracovní jednotky stroje
R - Brousicí jednotka s brusným pásem
Odstraní otřepy vyčnívající nad povrch materiálu, odstraní z povrchu okuje a korozi, finální povrchová úprava.
D - Disková jednotka
S diskovými kartáči ve dvou řadách s lamelovými kartáči - zaobluje hrany, odstraňuje oxidační vrstvu, strusku a okuje.
B - Kartáčovací jednotka z brusného rouna
Začistí a předleští povrch materiálu.

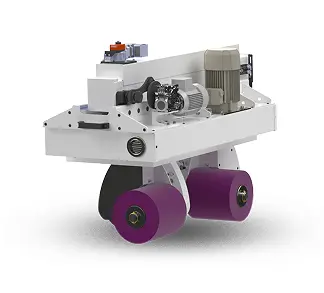

A - Gyroskopická jednotka
S lamelovými kartáči - odjehlení a zaoblení hran při zachování krycí fólie, zcelení povrchu materiálu.
Operace a jejich doporučené jednotky
Odstranění otřepů
Odstranění oxidů
Finální povrch
Zaoblení hran
Odstranění slagu
Standardní výbava stroje
- Automatické odměřování
- Hypalonový podávací pás
- Dotykový panel 10,4" (BSM 650 - 7,5")
- Výklopný panel
- Pneumatické zvedání jednotky R
- Elektromotorické zvedání jednotek D, A, B
- Tlumič hluku
Příslušenství
- Magnetický stůl
- Vakuový stůl
- Kombinovaný stůl - magnet + vakuum
- Elektromotorické zvedání jednotky R
Technická specifikace
Stroje řady STEELLINE BSM jsou průmyslová řešení pro odjehlování, broušení a finální úpravu kovových dílců po řezání nebo lisování. Jsou navrženy tak, aby nahradily náročnou a nebezpečnou ruční práci a výrazně zvyšovaly efektivitu i kvalitu výroby.
- Pracovní šířka 1 100 mm
- Počet jednotek 1 - 4
- Průměr pogumovaného válce R 180 (240) mm
- Počet disků v jednotce D až 10
- Průměr disku 155 mm
- 165 mm
- 260 mm
- Průměr kartáče B 200 (300) mm
- Délka brusného pásu 1900 (2200) mm
- Počet kartáčů A 4x
- Rozměr kartáčů A 250x250 mm
- Tloušťka dílce min-max 0,2 - 160 mm
- Podávací rychlost 0,2 - 10 m/min.
